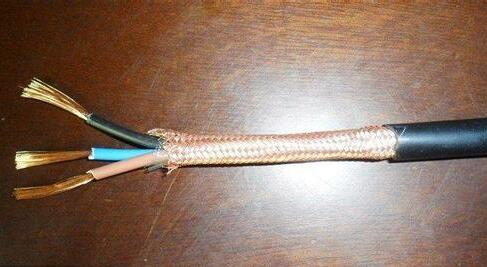

RVVP2*1.5 3*1.5 4*1.5 6*1.5 7*1.5 10*1.5屏蔽電纜詳細介紹
RVVP3*1.5屏蔽電纜應用領域：
用途:適用于額定電壓U0/U 450/750V 及以下控制、監視回路及保護線路的連接線，主要用于防電磁波干擾、需要有屏蔽的場所。
RVVP3*1.5屏蔽電纜產品標準
GB9330-1998
RVVP3*1.5屏蔽電纜使用條件
電纜導休的長期允許工作溫度為70℃，電纜的敷設安裝允許彎曲半徑：
1、無鎧裝層的電纜，應不小于電纜外徑的6倍。
2、有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
3、有屏蔽層結構的軟電纜，應小于電纜外徑6倍。
RVVP3*1.5屏蔽電纜型號、名稱及使用范圍
1.聚乙烯絕緣聚氯乙烯護套屏蔽控制電纜
型 號 名 稱 使 用 范 圍
KVVP 銅芯聚氯乙烯絕緣和護套編織屏蔽控制電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
KVVRP 銅芯聚氯乙烯絕緣和護套編織屏蔽控制軟電纜 敷設在室內移動要求柔軟、屏蔽等場哈
KVVP2 銅芯聚氯乙烯絕緣和護套銅帶屏蔽控制電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
KVVP3 銅芯聚氯乙烯絕緣和護套鋁塑復合帶屏蔽控制電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
KVVP-22 銅芯聚氯乙烯絕緣和護套編織屏蔽鋼帶鎧裝控制電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
KVVP2-22 銅芯聚氯乙烯絕緣和護套鋼帶鎧裝控制電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
2.聚乙烯絕緣聚氯乙烯護套屏蔽電力電纜:
型 號 名 稱 使 用 范 圍
RVV 芯聚氯乙烯絕緣和護套軟電力電纜 敷設在室內、電纜溝、管道等固定場合
RVVP 銅芯聚氯乙烯絕緣和護套編織屏蔽軟電力電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP2 銅芯聚氯乙烯絕緣和護套銅帶屏蔽軟電力電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP3 銅芯聚氯乙烯絕緣和護套鋁塑復合帶屏蔽軟電力電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP-22 銅芯聚氯乙烯絕緣和護套編織屏蔽鋼帶鎧裝軟電力電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
RVVP2-22 銅芯聚氯乙烯絕緣和護套鋼帶鎧裝軟電力電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
RVVP3*1.5屏蔽電纜主要技術性能
1.成品電纜應該經受工頻交流電壓實驗動力線芯為11.0kv5min
2.過渡電阻:屏蔽層或監視層的過渡電阻應該不大于3kΩ。
3.燃燒試驗:電纜應經受GB12666.2 DZ---1所規定的燃燒試驗
4.局部放電實驗:1.5U0放電量不大于20PC
5.介質損耗角正切試驗:U0時不大于0.035.
6.沖擊電壓試驗:95°C，60KV正負極性格各10次之后，對電纜式樣施加工頻11KV電壓，15min
7.電纜應能經受3U。，4h工頻電壓試驗
