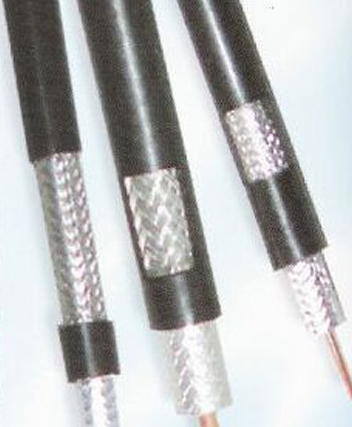

SFT同軸電纜
執行標準：MIL-C-17
產品特性：
1.工作溫度： -55℃～125℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體,屏蔽:銅管
3、J緣：聚四氟乙烯(F4)
4、顏色：J緣:白色
特點/用途：
SFT同軸電纜具有屏蔽性好、使用頻率高、駐波比小、功率大、可靠性高等各種特點，適用于射頻設備和其他使用高頻、超高頻類似技術的電子裝置。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

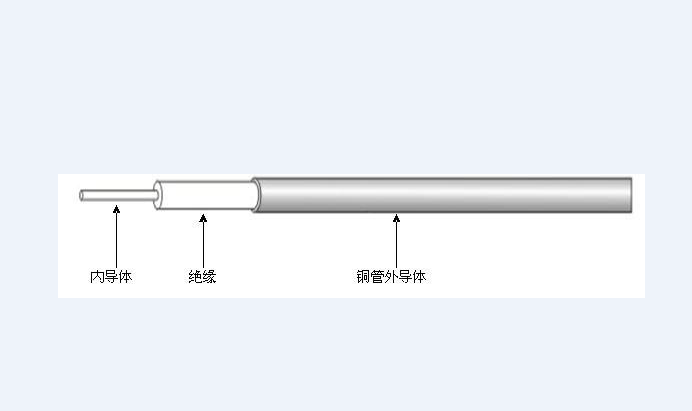

電纜結構數據和主要性能：
型號規格、結構數據及主要性能
產品特性：
1.工作溫度： -55℃～125℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體,屏蔽:銅管
3、J緣：聚四氟乙烯(F4)
4、顏色：J緣:白色
特點/用途：
SFT同軸電纜具有屏蔽性好、使用頻率高、駐波比小、功率大、可靠性高等各種特點，適用于射頻設備和其他使用高頻、超高頻類似技術的電子裝置。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
電纜結構數據和主要性能：
型號規格、結構數據及主要性能
|
型號 |
結構尺寸㎜
|
電氣參數
|
小彎曲半徑( ㎜ )
|
美國線規型號
|
|||||||
|
內導體
|
J緣
|
外導體外徑×壁厚
|
阻抗
|
高使用頻率GHZ
|
耐壓強度 KV
|
衰減 dB/m
|
|||||
|
500MHZ
|
5000MHZ
|
10000MHZ
|
|||||||||
|
SFT-50- 0.6
|
0.20
|
0.66
|
0.86 ×0.1
|
50 ± 2.5
|
|
|
|
|
|
|
M17/154- 00001
|
|
SFT-50-F
|
0.28
|
0.92
|
1.12 ×0.1
|
50 ± 2.5
|
110
|
2
|
0.92
|
3.01
|
4.35
|
6.35
|
|
|
SFT-50-2
|
0.51
|
1.67
|
2.18 ×0.25
|
50 ± 2
|
60
|
3
|
0.55
|
1.85
|
2.71
|
6.35
|
M17/133-RG405
|
|
SFT-50-3
|
0.92
|
3
|
3.6 ×0.3
|
50 ± 1
|
18
|
5
|
0.31
|
1.10
|
1.64
|
8
|
M17/130-RG402
|
|
SFT-50- 5.2
|
1.60
|
5.2
|
6.0 ×0.40
|
50 ± 0.5
|
18
|
5
|
|
|
1
|
15
|
|
